Виды кабельных лотков: какой выбрать под трассу
Кабельный лоток — металлическая опора для прокладки кабеля: кабель лежит в лотке, а лоток крепят к стене, потолку или на стойках. Основные типы — лестничный, перфорированный, неперфорированный (сплошной) и проволочный; выбор зависит от веса кабеля, условий эксплуатации и требований к защите.
Кабельный лоток выбирают по типу: лестничный — для тяжёлых силовых трасс и больших пролётов, перфорированный — универсальный «рабочая лошадка» для большинства трасс, неперфорированный (сплошной) — где нужна защита от пыли и капель, проволочный — для лёгких и слаботочных трасс. Ниже разберём каждый тип и как выбрать под свою задачу.
Главное за 30 секунд
- Лестничный — тяжёлый кабель, большие пролёты, максимум вентиляции
- Перфорированный — универсальный, самый ходовой; крепёж стяжками в любой точке дна
- Неперфорированный (сплошной) — защита кабеля от пыли, стружки и капель сверху
- Проволочный — лёгкие и слаботочные трассы, режется и гнётся по месту
- Размеры: ширина 50–600 мм; покрытие — оцинковка / горячий цинк / нержавейка

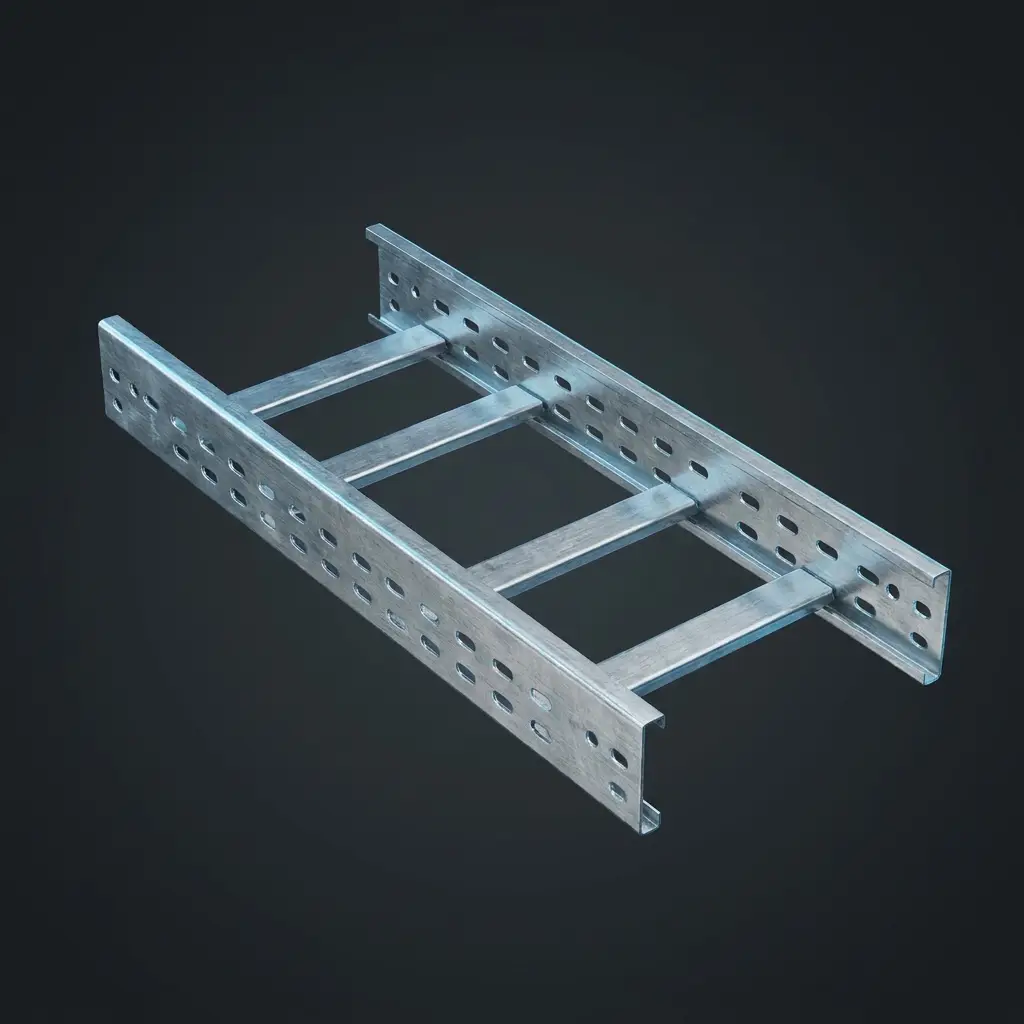

Лестничный лоток
Лестничный лоток берут для тяжёлых магистральных трасс и больших пролётов между опорами. Это две боковины, соединённые поперечными перекладинами: открытая конструкция даёт максимальную вентиляцию кабеля, лёгкий доступ и высокую несущую способность. Применяют на силовых магистралях, в цехах и на эстакадах. Посмотреть типоразмеры — в разделе лестничные лотки.

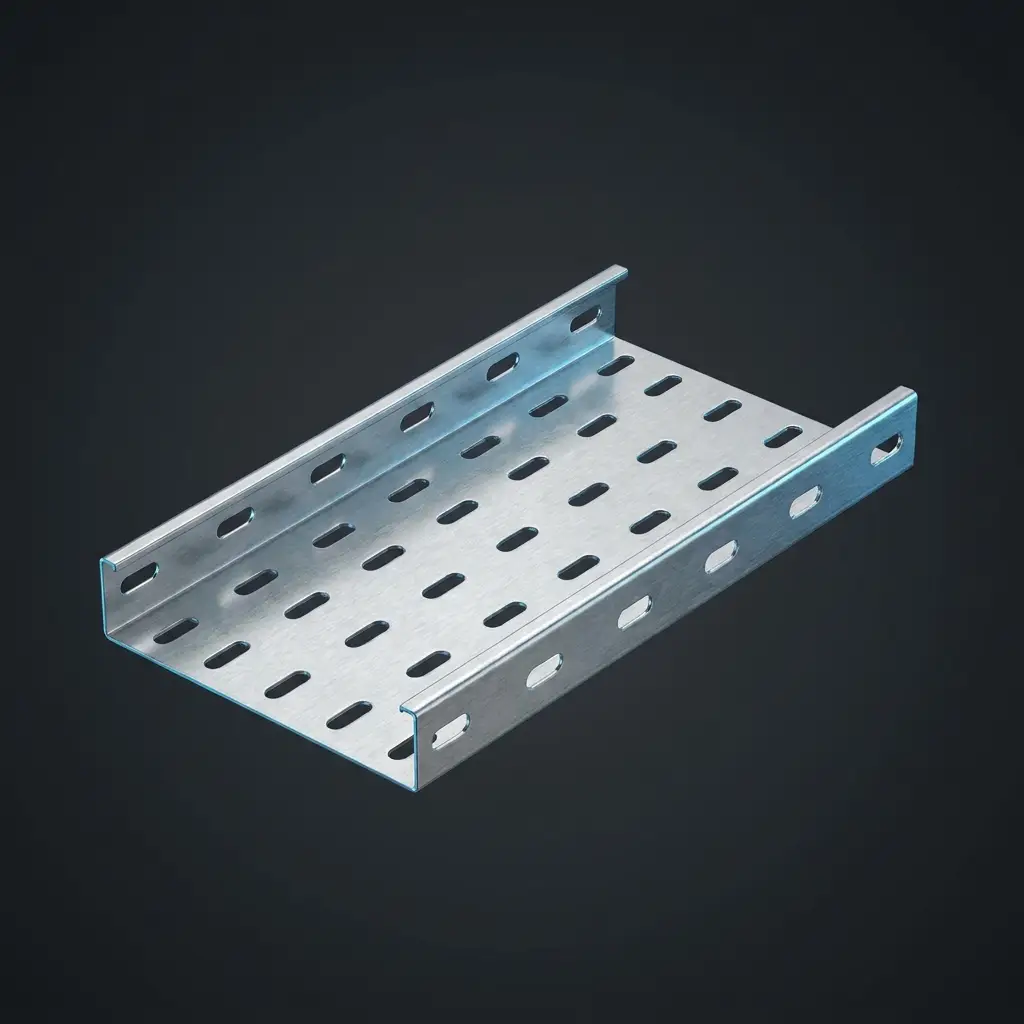

Перфорированный лоток
Перфорированный лоток — самый универсальный и распространённый тип. Это короб со сплошным дном и рядами отверстий: кабель вентилируется, а стяжку можно поставить в любой точке дна. Подходит под большинство силовых и слаботочных трасс в помещениях и на объектах. Если сомневаетесь, с чего начать, — чаще всего нужен именно перфорированный лоток.

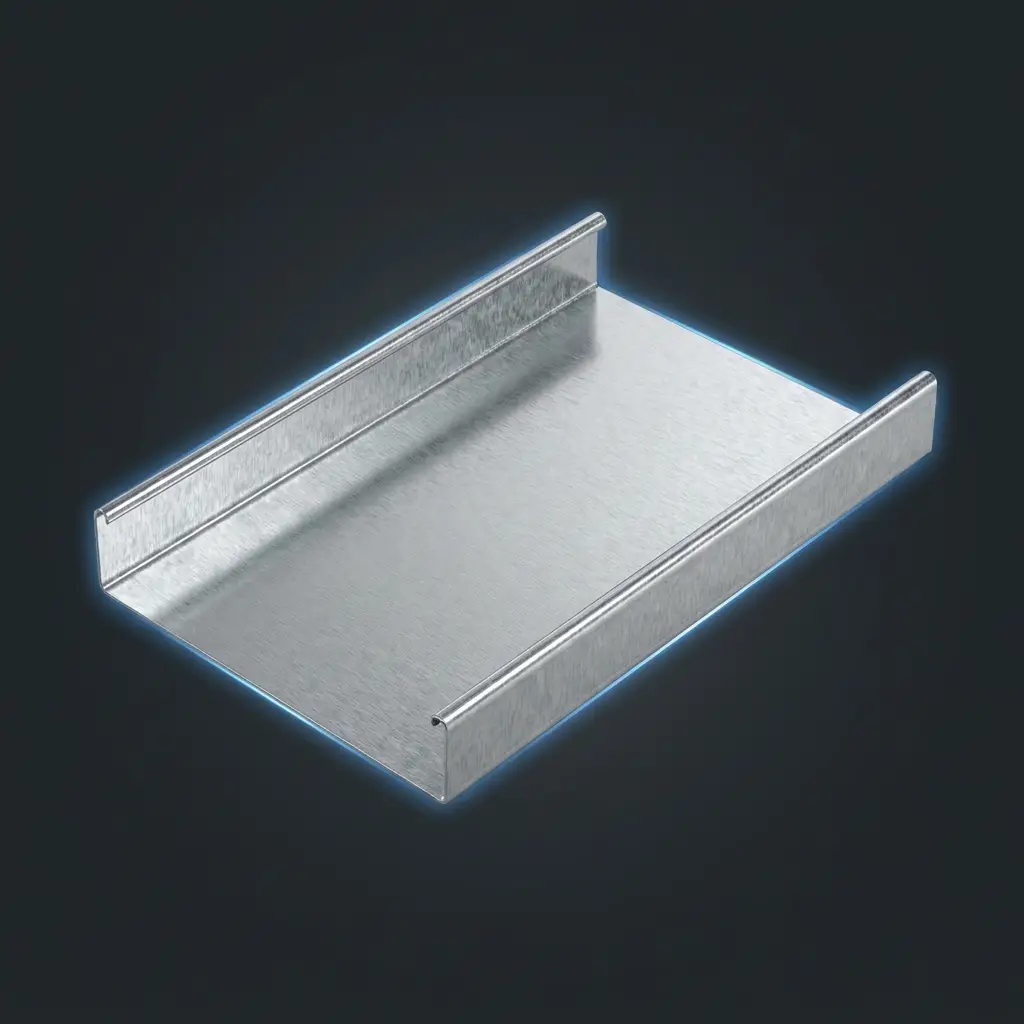

Неперфорированный (сплошной) лоток
Сплошной лоток выбирают там, где кабель нужно закрыть от пыли, стружки и капель сверху. Глухое дно и борта дают дополнительную защиту трассы — это важно на производствах, в запылённых зонах и под оборудованием. Ряд размеров — в подблоке неперфорированные лотки.

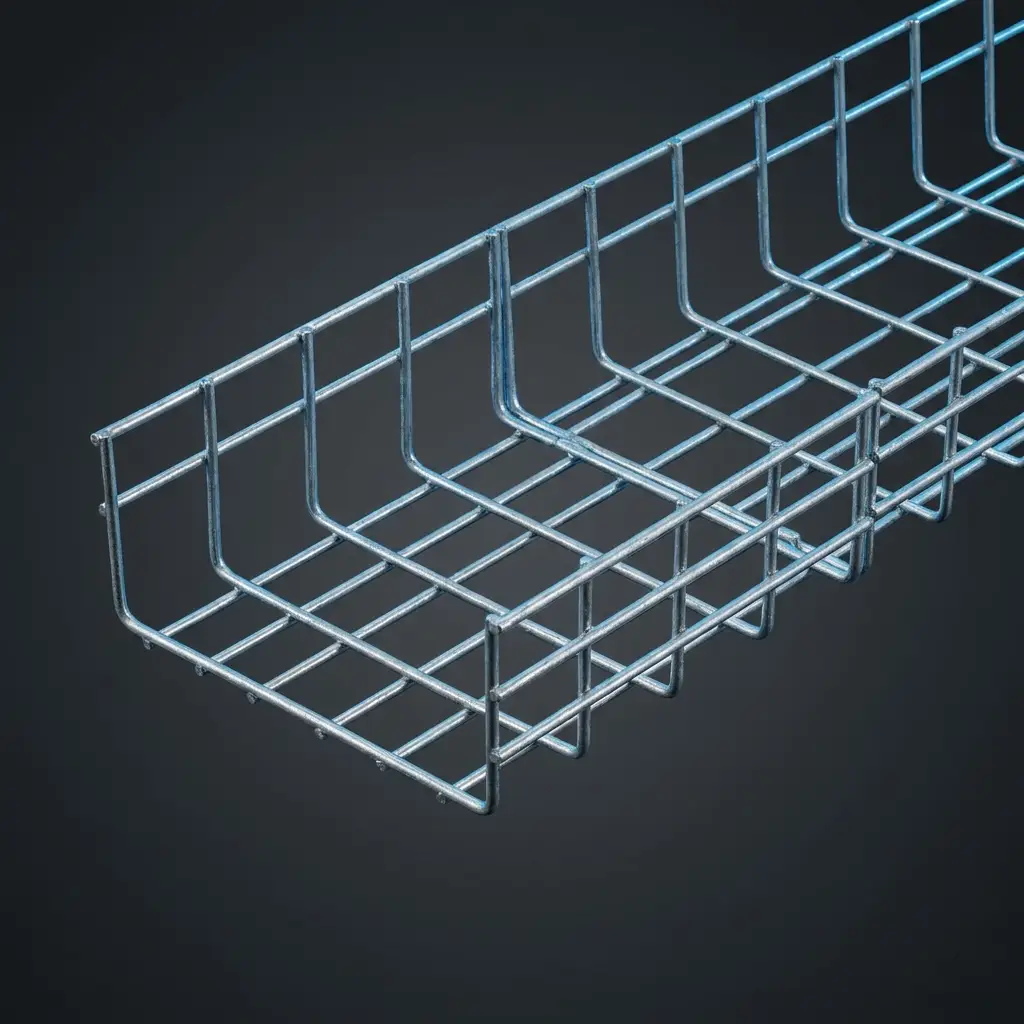

Проволочный лоток
Проволочный лоток — лёгкое решение для слаботочки и небольших трасс. Сварная стальная сетка хорошо вентилируется, мало весит и легко режется и гнётся по месту без спецоснастки — удобно для серверных, СКС и быстрой разводки. Смотреть — проволочные лотки.
Как выбрать размер и покрытие
Тип определились — дальше размер и покрытие:
| Параметр | Как выбрать |
|---|---|
| Ширина | По числу и диаметру кабелей, с запасом ~30% на будущее |
| Высота борта | По высоте кабельного пучка |
| Покрытие | Оцинковка — сухо; горячий цинк — улица/влага; нержавейка — агрессивная среда |
🔑 Главное правило — закладывать запас по ширине. Трассы почти всегда дополняют, и лоток «впритык» придётся менять.
Что ещё нужно для трассы
Кроме самих лотков понадобятся крышки, углы, тройники, соединители и подвесы — весь набор в подблоке аксессуары и соединители. Подобрать полный комплект лотковой трассы под объект и получить расчёт можно в разделе Лотки — выберите тип, габариты и покрытие, и мы подготовим КП.
Как выбрать лоток
- Оцените нагрузку и тип кабеля. Посчитайте количество и диаметр кабелей, прикиньте общий вес трассы — от этого зависит тип и толщина лотка.
- Выберите тип лотка. Тяжёлые силовые трассы — лестничный; универсально — перфорированный; защита от пыли — сплошной; слаботочка — проволочный.
- Подберите ширину и высоту. Ширину берут по числу кабелей с запасом ~30% на будущее, высоту борта — по высоте пучка.
- Выберите покрытие под условия. Сухо — оцинковка; улица/влага — горячий цинк; агрессивная среда — нержавейка.
Частые вопросы
Какой кабельный лоток выбрать?
По задаче: лестничный — для тяжёлых силовых трасс и больших пролётов, перфорированный — универсальный для большинства трасс, неперфорированный (сплошной) — где нужна защита от пыли и капель, проволочный — для лёгких и слаботочных трасс.
Чем лестничный лоток отличается от перфорированного?
Лестничный — это две боковины с перекладинами (открытая конструкция, максимум вентиляции, большие пролёты и тяжёлый кабель). Перфорированный — короб со сплошным дном и отверстиями: кабель вентилируется и крепится стяжками в любой точке дна.
Какие бывают размеры кабельных лотков?
Стандартная ширина — от 50 до 600 мм, высота борта 35–100 мм, длина хлыста 2000/3000/6000 мм, толщина металла 0,7–2,0 мм. Конкретный ряд зависит от типа лотка.
Какое покрытие лотка выбрать?
Оцинкованная сталь — для сухих помещений, горячий цинк — для улицы и влажных условий, нержавеющая сталь — для агрессивных сред и пищевых производств.
